Гаражные секционные ворота ДорХан (DoorHan)



Гаражные секционные ворота RSD02 PREMIUM

Гаражные ворота серии RSD02 PREMIUM рассчитаны на установку в проемы как небольших, так и средних размеров. Продуманная конструкция и премиальный дизайн этих ворот удовлетворят запросы самых взыскательных потребителей.

Ворота RSD02 PREMIUM имеют четыре варианта исполнения:

— из сэндвич-панелей PREMIUM EXCLUSIVE,
— из сэндвич-панелей с алюминиевой облицовкой PREMIUM в трех дизайнерских направлениях: CLASSIC, COUNTRY и HI-TECH.

Гаражные ворота серии RSD02 PREMIUM

Сэндвич-панели PREMIUM EXCLUSIVE отличаются следующими характеристиками:

— дизайн – «гладкая с верхней полосой», три наиболее популярных цвета: RAL 9003, RAL 8017, RAL 7016,
— усиленный стальной лист толщиной 0,5 мм,
— инновационный утеплитель – пенополиизоцианурат (PIR), не поддерживающий горение.

Алюминиевая облицовка PREMIUM – эксклюзивное предложение от концерна DoorHan.

PREMIUM CLASSIC – это идеальное решение для ценителей элегантного классического стиля. Различные конфигурации геометрических узоров, выложенных алюминиевыми ламелями, удовлетворят самый взыскательный вкус, а популярные цвета «под дерево»: «золотой дуб» и «темный орех», прекрасно передадут атмосферу изысканности и стиля.

PREMIUM CLASSIC – это идеальное решение для ценителей элегантного классического стиля. Различные конфигурации геометрических узоров, выложенных алюминиевыми ламелями, удовлетворят самый взыскательный вкус, а популярные цвета «под дерево»: «золотой дуб» и «темный орех», прекрасно передадут атмосферу изысканности и стиля.

PREMIUM COUNTRY – это уникальное предложение для тех, кто ценит красоту загородной жизни и близость к природе. Облицовка COUNTRY стилизована под старинные распашные ворота при помощи декоративных кованых элементов, которые крепят к поверхности алюминиевых ламелей, окрашенных в цвета «под дерево»: «золотой дуб» и «темный орех».

PREMIUM COUNTRY – это уникальное предложение для тех, кто ценит красоту загородной жизни и близость к природе. Облицовка COUNTRY стилизована под старинные распашные ворота при помощи декоративных кованых элементов, которые крепят к поверхности алюминиевых ламелей, окрашенных в цвета «под дерево»: «золотой дуб» и «темный орех».

PREMIUM HI-TECH подойдет ценителям современного сдержанного стиля в дизайне. Ворота HI-TECH изготавливают из сэндвич-панелей, окрашенных в один из 14 стандартных цветов, и декорируют алюминиевыми молдингами в одном из четырех вариантов раскладки.

PREMIUM HI-TECH подойдет ценителям современного сдержанного стиля в дизайне. Ворота HI-TECH изготавливают из сэндвич-панелей, окрашенных в один из 14 стандартных цветов, и декорируют алюминиевыми молдингами в одном из четырех вариантов раскладки.

Кроме того, были улучшены эксплуатационные характеристики ворот RSD02 PREMIUM, в том числе:

Усилена термоизоляция ворот благодаря увеличенному нижнему уплотнителю UP18.

Усилена термоизоляция ворот благодаря увеличенному нижнему уплотнителю UP18.

Повышена безопасность эксплуатации – теперь устройство защиты от обрыва пружины входит в базовую комплектацию.

Повышена безопасность эксплуатации – теперь устройство защиты от обрыва пружины входит в базовую комплектацию.

Увеличен срок службы ворот благодаря использованию двух пружин, что позволяет равномерно распределить нагрузку на систему и сократить ее износ. При этом ресурс пружин увеличен до 50 000 циклов.

Увеличен срок службы ворот благодаря использованию двух пружин, что позволяет равномерно распределить нагрузку на систему и сократить ее износ. При этом ресурс пружин увеличен до 50 000 циклов.

Гаражные секционные ворота с торсионным механизмом RSD02

Гаражные ворота ДорХан серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями.

Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.

Чтобы купить гаражные секционные ворота ДорХан (DoorHan), воспользуйтесь формой заказа калькулятора или позвоните нам.

низкая ценаСамая низкая цена
российское производство100% российское производство
теплые воротаПо-настоящему теплые ворота
Как самому замерить проем для установки секционных ворот

Калькулятор гаражных ворот - ДорХан (DoorHan)

Цены на монтажные работы по Акции при покупке ворот:
  • Монтаж секционных ворот до 6 кв. м. - 8500 руб.
  • Монтаж бытовой автоматики от 2500 руб.
  • Монтаж промышленной автоматики - от 2500 руб.

* Цена без учета монтажа и доставки, выезд замерщика бесплатно.

0 руб.
Ширина (мм)
Высота (мм)
С автоматикой
С калиткой
Тип полотна
.
1000
1000
X
Имя Телефон/email
* Не является публичной офертой

Преимущества гаражных ворот ДорХан (DoorHan)

  • Красивые — более 100 вариантов дизайна;
  • Тёплые — холод не проникает в помещение (толщина панели 40 мм.);
  • Долговечные и надежные — устойчивые к корозии элементы, проверенная временем конструкция;
  • Удобные — экономия места в гараже;
  • Безопасные — устройства защиты от обрыва троса и пружины (опция).

Дизайн ворот

Уважаемые клиенты! В Компании "VOROTA.MOSCOW Group" можно заказать окраску ворот в любой цвет по RAL-карте.

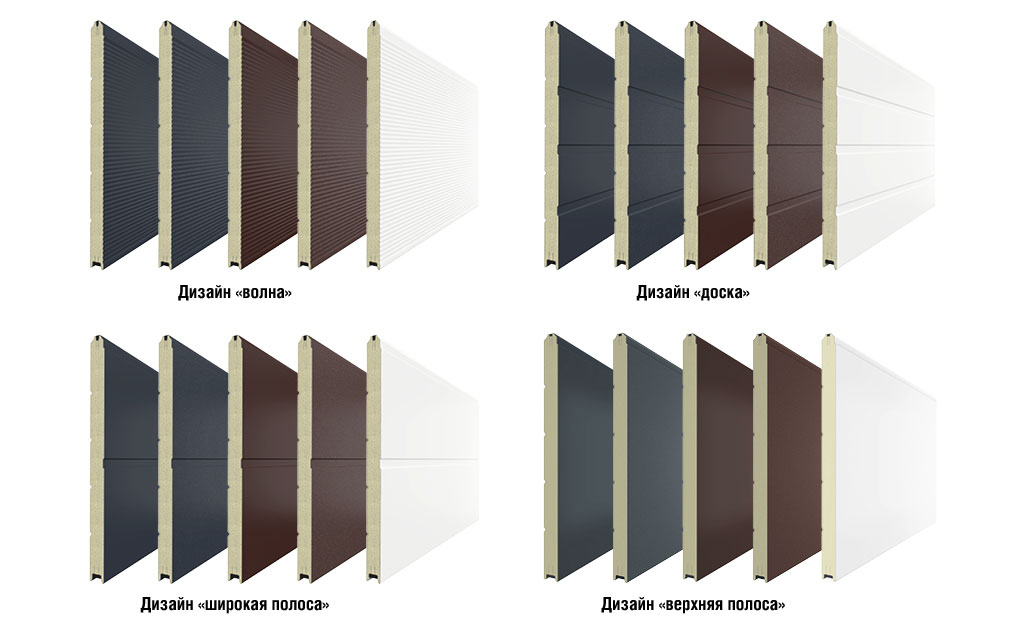

Внешний вид полотна ворот
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)

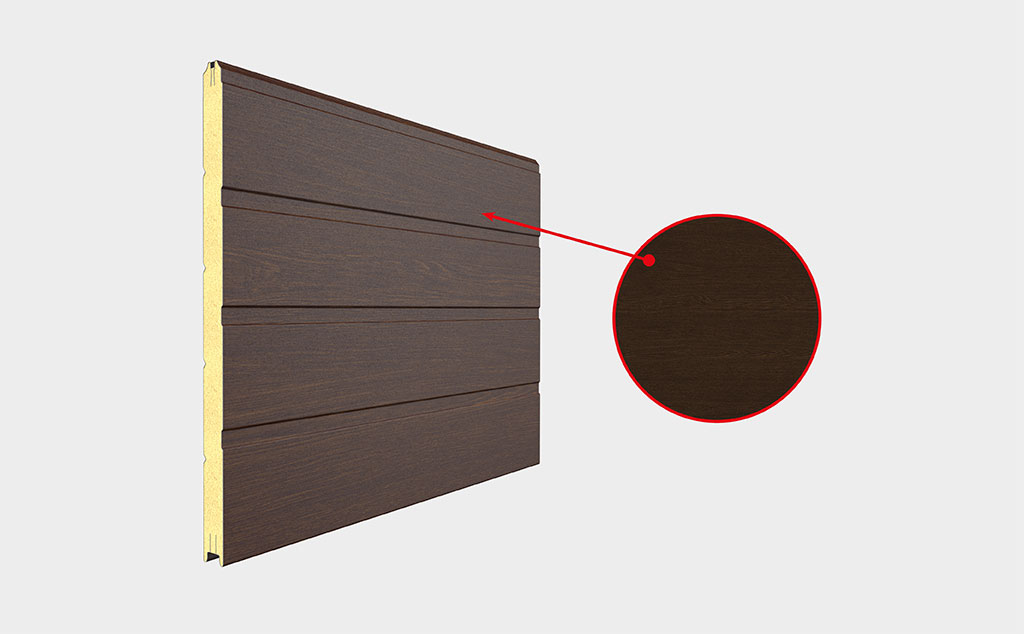

Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге

* Внимание! Цвета на Вашем мониторе могут отличаться от реального цвета.

Внешняя и внутренняя сторона секционных ворот:
Внешняя сторона секционных ворот
внутренняя сторона секционных ворот

Примеры применения секционных ворот с торсионным механизмом RSD02

Примеры секционных ворот с торсионным механизмом RSD02 Частное строительство - гаражи
Примеры секционных ворот с торсионным механизмом RSD02 Частное строительство - гаражи с индивидуальным входом
Примеры секционных ворот с торсионным механизмом RSD02 Частное строительство - подсобные помещения
Примеры секционных ворот с торсионным механизмом RSD02 Гаражные секционные ворота RSD02, дизайн «филенка»
Примеры секционных ворот с торсионным механизмом RSD02 Гаражные секционные ворота RSD02, дизайн Premium Country
Примеры секционных ворот с торсионным механизмом RSD02Гаражные секционные ворота RSD02 с калиткой V4St

Конструкция

Конструкция секционных ворот RSD02
  1. 1. Система уравновешивания полотна ворот (пружинно-торсионный механизм);
  2. 2. Концевой П-образный опорный кронштейн;
  3. 3. Верхний профиль;
  4. 4. Направляющие для полотна ворот;
  5. 5. Опора с роликодержателем и роликом;
  6. 6. Угловая стойка;
  7. 7. Боковая крышка;
  8. 8. Устройство защиты от обрыва пружины;
  9. 9. Система крепления к потолку;
  10. 10. Верхний опорный кронштейн;
  11. 11. Верхний уплотнитель;
  12. 12. Петля;
  13. 13. Полотно ворот из сэндвич панели;
  14. 14. Задвижка (опция);
  15. 15. Нижний опорный кронштейн;
  16. 16. Нижний профиль с уплотнителем;
  17. 17. Ручка.

Базовая комплектация

комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
комплектация
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
комплектация
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
комплектация
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
комплектация
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
комплектация
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться).

Дополнительно гаражные секционные ворота с торсионным механизмом RSD02 могут быть оснащены:

  • Акриловым окном, специальная конструкция которого обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Возможны различные стилистические решения.
  • Устройством защиты от обрыва пружины. Обепечивает блокировку вала, что предотвращает падение полотна ворот.
  • Устройством защиты от обрыва троса. Устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
  • Калиткой усовершенствованной конструкции. Отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
  • Механическим замком. Позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
  • Механической задвижкой. Позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Новшества конструкции

Новшества конструкции
Благодаря новому кронштейну, ворота серии RSD02 с системой барабан спереди могут устанавливаться в небольшие помещения с низкой притолокой от 160 мм.
Новшества конструкции
Универсальная система крепления С-профиля гарантирует простой и безошибочный монтаж.
Новшества конструкции
Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.
Новшества конструкции
Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
Новшества конструкции
Односторонний верхний профиль позволяет сохранить терморазрыв панели (отсутствие «мостика холода»), что снижает образование конденсата и наледи на внутренней стороне щита.

Гаражные секционные ворота с пружинами растяжения RSD01

Секционные ворота RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный (туннельный) монтаж. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкую гамму цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на складах. Балансировочный механизм полотна рассчитан на 25 000 рабочих циклов. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.

низкая ценаСамая низкая цена
российское производство100% российское производство
теплые воротаПо-настоящему теплые ворота
Как самому замерить проем для установки секционных ворот Цены на монтажные работы по Акции при покупке ворот:
  • Монтаж секционных ворот до 6 кв. м. - 8500 руб.
  • Монтаж бытовой автоматики от 2500 руб.
  • Монтаж промышленной автоматики - от 2500 руб.
  • Цены на гаражные секционные ворота с пружинами растяжения стандартных размеров (RSD01SC)
    АртикулНаименованиеЦена
    RSD01SC-1W-2500х2115Dsk DoorHan Ворота секционные RSD01SC №1 Ш2500хВ2115 мм., доска, белые RAL9003 102 889 руб.
    RSD01SC-1BC-2500х2115Dsk DoorHan Ворота секционные RSD01SC №1 Ш2500хВ2115 мм., доска, коричневые RAL8017 102 889 руб.
    RSD01SC-10W-3000х2640Dsk DoorHan Ворота секционные RSD01SC №10 Ш3000хВ2640 мм., доска, белые RAL9003 134 987 руб.
    RSD01SC-10BC-3000х2640Dsk DoorHan Ворота секционные RSD01SC №10 Ш3000хВ2640 мм., доска, коричневые RAL8017 134 987 руб.
    RSD01SC-13W-3350х2115Dsk DoorHan Ворота секционные RSD01SC №13 Ш3350хВ2115 мм., доска, белые RAL9003 134 107 руб.
    RSD01SC-13BC-3350х2115Dsk DoorHan Ворота секционные RSD01SC №13 Ш3350хВ2115 мм., доска, коричневые RAL8017 134 107 руб.
    RSD01SC-14W-3350х2390Dsk DoorHan Ворота секционные RSD01SC №14 Ш3350хВ2390 мм., доска, белые RAL9003 134 107 руб.
    RSD01SC-14BC-3350х2390Dsk DoorHan Ворота секционные RSD01SC №14 Ш3350хВ2390 мм., доска, коричневые RAL8017 134 107 руб.
    RSD01SC-15W-2500х2515Dsk DoorHan Ворота секционные RSD01SC №15 Ш2500хВ2515 мм., доска, белые RAL9003 110 363 руб.
    RSD01SC-15BC-2500х2515Dsk DoorHan Ворота секционные RSD01SC №15 Ш2500хВ2515 мм., доска, коричневые RAL8017 110 363 руб.
    RSD01SC-2BC-2500х2215Dsk DoorHan Ворота секционные RSD01SC №2 Ш2500хВ2215 мм., Доска, RAL8017 102 889 руб.
    RSD01SC-2W-2500х2215Dsk DoorHan Ворота секционные RSD01SC №2 Ш2500хВ2215 мм., доска, белые RAL9003 102 889 руб.
    RSD01SC-2BC-2500х2215Dsk DoorHan Ворота секционные RSD01SC №2 Ш2500хВ2215 мм., доска, коричневые RAL8017 102 889 руб.
    RSD01SC-3W-2500х2390Dsk DoorHan Ворота секционные RSD01SC №3 Ш2500хВ2390 мм., доска, белые RAL9003 105 747 руб.
    RSD01SC-3BC-2500х2390Dsk DoorHan Ворота секционные RSD01SC №3 Ш2500хВ2390 мм., доска, коричневые RAL8017 105 747 руб.
    RSD01SC-4W-2750х2115Dsk DoorHan Ворота секционные RSD01SC №4 Ш2750хВ2115 мм., доска, белые RAL9003 113 001 руб.
    RSD01SC-4BC-2750х2115Dsk DoorHan Ворота секционные RSD01SC №4 Ш2750хВ2115 мм., доска, коричневые RAL8017 113 001 руб.
    RSD01SC-5W-2750х2215Dsk DoorHan Ворота секционные RSD01SC №5 Ш2750хВ2215 мм., доска, белые RAL9003 113 661 руб.
    RSD01SC-5BC-2750х2215Dsk DoorHan Ворота секционные RSD01SC №5 Ш2750хВ2215 мм., доска, коричневые RAL8017 113 661 руб.
    RSD01SC-6W-2750х2390Dsk DoorHan Ворота секционные RSD01SC №6 Ш2750хВ2390 мм., доска, белые RAL9003 112 782 руб.
    RSD01SC-6BC-2750х2390Dsk DoorHan Ворота секционные RSD01SC №6 Ш2750хВ2390 мм., доска, коричневые RAL8017 112 782 руб.
    RSD01SC-7W-3000х2015Dsk DoorHan Ворота секционные RSD01SC №7 Ш3000хВ2015 мм., доска, белые RAL9003 132 568 руб.
    RSD01SC-7BC-3000х2015Dsk DoorHan Ворота секционные RSD01SC №7 Ш3000хВ2015 мм., доска, коричневые RAL8017 132 568 руб.
    RSD01SC-8W-3000х2215Dsk DoorHan Ворота секционные RSD01SC №8 Ш3000хВ2215 мм., доска, белые RAL9003 124 434 руб.
    RSD01SC-8BC-3000х2215Dsk DoorHan Ворота секционные RSD01SC №8 Ш3000хВ2215 мм., доска, коричневые RAL8017 124 434 руб.
    RSD01SC-9W-3000х2515Dsk DoorHan Ворота секционные RSD01SC №9 Ш3000хВ2515 мм., доска, белые RAL9003 132 568 руб.
    RSD01SC-9BC-3000х2515Dsk DoorHan Ворота секционные RSD01SC №9 Ш3000хВ2515 мм., доска, коричневые RAL8017 132 568 руб.

Преимущества гаражных ворот ДорХан (DoorHan) RSD01

  • Красивые — более 100 вариантов дизайна;
  • Тёплые — холод не проникает в помещение (толщина панели 40 мм.);
  • Долговечные и надежные — устойчивые к корозии элементы, проверенная временем конструкция;
  • Удобные — экономия места в гараже;
  • Безопасные — устройства защиты от обрыва троса и пружины (опция).

Дизайн ворот

Уважаемые клиенты! В Компании "VOROTA.MOSCOW Group" можно заказать окраску ворот в любой цвет по RAL-карте.

Внешний вид полотна ворот
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге
Выбор цвета
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
Ворота под дерево
Золотой дуб
Венге

* Внимание! Цвета на Вашем мониторе могут отличаться от реального цвета.

Внешняя и внутренняя сторона секционных ворот:
Внешняя сторона секционных ворот
внутренняя сторона секционных ворот

Примеры применения секционных ворот с пружинами растяжения RSD01

Примеры секционных ворот с пружинами растяжения RSD01 Частное строительство - гаражи
Примеры секционных ворот с пружинами растяжения RSD01 Частное строительство - подсобные помещения
Примеры секционных ворот с пружинами растяжения RSD01 Гаражные секционные ворота RSD01SC
Примеры секционных ворот с пружинами растяжения RSD01 Гаражные секционные ворота RSD01BIW, дизайн панели «широкая полоса»
Примеры секционных ворот с пружинами растяжения RSD01 Гаражные секционные ворота RSD01BIW, дизайн панели «филенка»

Конструкция

Примеры секционных ворот с пружинами растяжения RSD01
  1. 1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем;
  2. 2. Контурные боковые многокамерные уплотнители;
  3. 3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель;
  4. 4. Верхний угловой кронштейн регулируемый;
  5. 5. Боковая опора с регулируемым роликодержателем;
  6. 6. Нижний угловой кронштейн с регулируемым роликодержателем;
  7. 7. Внутреняя петля;
  8. 8. Вертикальная направляющая в сборе;
  9. 9. Горизонтальная направляющая в сборе;
  10. 10. Дистанционный С-профиль;
  11. 11. Сэндвич панель;
  12. 12. Кронштейн с двойным шкивом;
  13. 13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации;
  14. 14. Ручка подъемная;
  15. 15. Задвижка (опция);
  16. 16. Пружины растяжения.

Базовая комплектация

комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
комплектация
Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
комплектация
Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
комплектация
Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
комплектация
Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.
комплектация
Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

Дополнительно гаражные секционные ворота с пружинами растяжения RSD01 могут быть оснащены:

  • Акриловым окном, специальная конструкция которого обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Возможны различные стилистические решения.
  • Механическим замком. Позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
  • Механической задвижкой. Позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Новшества конструкции

комплектация
Новый кронштейн крепления С-профиля усилен ребрами жесткости. Имеет группу пазов, позволяющих использовать его с различными боковыми уплотнителями. С-профиль с установленными кронштейнами является мерной планкой, устанавливаемой при сборке «рамки» вертикальных направляющих, что значительно упрощает монтаж.
комплектация
Модернизированный верхний кронштейн обладает повышенными прочностными характеристиками, увеличенными пазами для регулировки положения, а также упором для позиционирования, благодаря чему он надежно и правильно фиксируется на панели.
комплектация
Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.
комплектация
Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
комплектация
Для удобства монтажа распорные втулки устанавливаются на ось ролика, без демонтажа роликодержателя.
комплектация
Модернизированная геометрия кронштейна существенно упрощает монтаж и обеспечивает надежную фиксацию горизонтальных направляющих.

Гаражные двери (Калитки)

Гаражные двери DoorHan предназначены для установки в гараж или любое другое помещение технического назначения. Конструкция представляет собой полотно из сэндвич-панелей, окантованное алюминиевым профилем. Для надежной защиты конструкции от коррозии профили окрашены порошковой краской. По всему периметру полотна установлен двойной контур уплотнения, что исключает сквозняки, повышает звукоизоляцию, а также устраняет контакт сэндвич-панели с профилем с внутренней стороны, что повышает энергоэффективность конструкции. Благодаря тому, что гаражные двери DoorHan изготавливаются из тех же сэндвич-панелей, что и гаражные, и уличные ворота, обеспечивается их гармоничное сочетание со всеми элементами въездной группы. Гаражные двери DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия. Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен в стандартном варианте высотой 16 мм, а также в усиленном — высотой 68 мм.

Внешняя и внутренняя сторона гаражной двери:
Внешняя сторона гаражной двери
внутренняя сторона гаражной двери

Примеры применения дверей

Примеры применения дверей Гаражная дверь устанавливается в гаражи и помещения бытового назначения.
Примеры применения дверей Гаражная дверь устанавливается в помещения складского и промышленного назначения.
Примеры применения дверей Гаражная дверь. Дизайн панели «филенка», цвет «золотой дуб»
Примеры применения дверей Гаражная дверь. Алюминиевая облицовка Premium Country

Преимущества гаражных дверей ДорХан (DoorHan)

  • Большой выбор вариантов заполнения щита;
  • Износостойкий подшипник петли обеспечивает легкое открывание двери на 180°;
  • Специализированный профиль скрывает зазор между коробкой двери и проемом, обеспечивает улучшенную герметизацию двери;
  • Запатентованная бесшовная технология производства полотна, высокие показатели тепло- и звукоизоляции, влого- и воздухонепроницаемости;
  • Гарантия качества от разработчика ГОСТ 31173-2016 "Блоки дверные стальные. Технические условия";
  • Высокая коррозийная стойкость.

Конструкция дверей ДорХан (DoorHan)

Конструкция дверей ДорХан
  1. 1. Использование сэндвич-панелей гарантирует энергоэффективность;
  2. 2. Алюминиевый профиль рамы двери обеспечивает легкость и, одновременно, надежность конструкции;
  3. 3. Алюминиевые профили дверной коробки обеспечивают надежность и защиту конструкции от коррозии;
  4. 4. Двухсекционные петли с износостойкими подшипниками обеспечивают легкое открывание и закрывание двери. Регулируемые петли облегчают монтаж двери;
  5. 5. Порог гаражной двери может быть выполнен в усиленном варианте высотой 75 мм и низком — высотой 16 мм;
  6. 6. Гаражная дверь оборудована всей необходимой фурнитурой, а также доводчиком и электромеханическим замком.

Базовая комплектация

комплектация
Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм.
комплектация
Рама из окрашенных алюминиевых профилей.
комплектация
Врезной механический замок.

Дополнительно двери ДорХан (DoorHan) могут комплектоваться:

  • Нащельником, устанавливаемым по периметру рамы;
  • Врезным электромеханическим замком.

Варианты порогов

Варианты порогов
Усиленный порог высотой 68 мм обеспечивает жесткость конструкции рамы двери.
Варианты порогов
Низкий порог высотой 16 мм обеспечивает беспрепятственный проезд велосипеда или тележки.

Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен как в стандартном варианте высотой 16 мм, так и в усиленном — высотой 68 мм. При установке двери уменьшение проема по горизонтали составляет 136 мм, по вертикали — 136 либо 84 мм в зависимости от типа порога


Варианты монтажа

Подготовка строительного объекта

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 100 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L принимается наименьшая величина. Требования к строительному объекту Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Способы монтажа
Накладной монтаж на проем (классический тип монтажа). Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Способы монтажа
Встроенный монтаж встык с проемом (при отсутствии пристенков). Несущий наличник устанавливается встык с проемом. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, выполнен в 2 цветовых решениях - RAL 9003 (белый) и RAL 8014 (коричневый).
Способы монтажа
Встроенный монтаж внахлест с проемом (при отсутствии пристенков). Несущий наличник устанавливается внахлест (20 мм) с проемом. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, выполнен в 2 цветовых решениях - RAL 9003 (белый) и RAL 8014 (коричневый).

ТИПЫ ПОДЪЕМА

Низкий подъем, барабан спереди для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолокиh ≥ 160
В, ммШирина проемаB
А, ммВысота угловой стойкиH + 54
Аb, ммВысота оси вала и барабана≥ A + 59
А1, ммВысота вертикальной направляющейА - 552
А2, ммВысота до горизонтальной
направляющей
А - 115
Е, ммДлина горизонтальных направляющихН + 440
Количество точек крепления направляющих к потолку (зависит от размера ворот)2/4
Db, ммРабочая зона торсионного механизмазависит от размеров проема и веса щита
S, ммМинимальное боковое пространство120
P, ммЗона расположения потолочного приводаН + 1185
n, ммПерекрытие проема в открытом положенииН - 245 (без привода)
Н - 40...60 (с потолочным приводом)

Низкий подъем, барабан сзади для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолокибез потолочного привода — 150
с потолочным приводом — 180
В, ммШирина проемаB
А, ммВысота угловой стойкипри h < 170 — H + 110
при h 150 ≤ h ≤170 — H + h - 60
Аb, ммВысота оси вала и барабанапри h ≤ 170 — H + 55
при h 150 ≤ h ≤170 — H + h - 47
А1, ммВысота вертикальной направляющейА - 543
А2, ммВысота до горизонтальной
направляющей
А - 106
Е, ммДлина горизонтальных направляющихН + 510
Количество точек крепления направляющих к потолку (зависит от размера ворот)4/6
Db, ммРабочая зона торсионного механизмазависит от размеров проема и веса щита
S, ммМинимальное боковое пространство120
P, ммЗона расположения потолочного приводаН + 1185
n, ммПерекрытие проема в открытом положенииН - 240 (без привода)
Н - 40...60 (с потолочным приводом)

Стандартный наклонный подъем для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолоки> 500
В, ммШирина проемаB
А, ммВысота угловой стойкиH + 250...985
Аb, ммВысота оси вала и барабанаА + 86/97
А1, ммВысота вертикальной направляющейН - 300
Е, ммРазмер, ограничивающий рабочую зону ворот вглубь гаражазависит от угла α°
Количество точек крепления направляющих к потолку (зависит от размера ворот)2/4
Db, ммРабочая зона торсионного механизмазависит от размеров проема и веса щита
S, ммМинимальное боковое пространство120
Q, ммЗона расположения привода на вал300
α°Угол наклона направляющих к горизонтали5...65 (кратен 5°)

Стандартный подъем для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолокиR381 h ≥ 420
R305 h ≥ 350
В, ммШирина проемаB
А, ммВысота угловой стойкиR381 A — H + 235
R305 A — H + 165
Аb, ммВысота оси вала и барабанаA + 97
А1, ммВысота вертикальной направляющейR381 A — 580
R305 A — 490
А2, ммВысота до горизонтальной
направляющей
А - 110
Е, ммДлина горизонтальных направляющихR381 — H + 200
R305 — H + 250
Количество точек крепления направляющих к потолку (зависит от размера ворот)2/4
Db, ммРабочая зона торсионного механизмазависит от размеров проема и веса щита
S, ммМинимальное боковое пространство120
Q, ммЗона расположения привода на вал300
P, ммЗона расположения потолочного приводаН + 1060

Высокий подъем для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолокиh > 520
В, ммШирина проемаB
HL, ммРасстояние от уровня горизонтальных направляющих до проемапо умолчанию h - 330
А, ммВысота угловой стойкиH + HL
Аb, ммВысота оси вала и барабанаA + 86/97
А1, ммВысота вертикальной направляющейА - 580
А2, ммВысота до горизонтальной
направляющей
А - 53
Е, ммДлина горизонтальных направляющих НL + 470...600
Количество точек крепления направляющих к потолку (зависит от размера ворот)2/4
Db, ммРабочая зона торсионного механизмазависит от размеров проема и веса щита
S, ммМинимальное боковое пространство120
Q, ммЗона расположения привода на вал300

Наклонный высокий подъем для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолоки500
HL, ммРасстояние от уровня горизонтальных направляющих до проема330
В, ммШирина проемаB
А, ммВысота угловой стойкиH + HL + 15...749
Аb, ммВысота оси вала и барабана≤ А + 86/97
А1, ммВысота вертикальной направляющейН + HL - 330...580
Е, ммРазмер, ограничивающий рабочую зону ворот вглубь гаражазависит от угла α°
Количество точек крепления направляющих к потолку (зависит от размера ворот)2/4
Db, ммРабочая зона торсионного механизмазависит от размеров проема и веса щита
S, ммМинимальное боковое пространство120
α°Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Q, ммЗона расположения привода на вал300

Вертикальный подъем для ворот серии RSD02

типы подъема
Условные обозначенияПараметрРасчетная формула
Н, ммВысота проемаН
h, ммВысота притолоки> Н + 500
В, ммШирина проемаB
А, ммВысота угловой стойки2H + 120
Аb, ммВысота оси вала и барабанаА + 166
А1, ммВысота вертикальной направляющейН
S, ммМинимальное боковое пространство120
Q, ммЗона расположения привода на вал300

Сравнительная таблица секционных ворот

RSD01
RSD01
RSD02
RSD02
Ширина проема, мм
от 2000 до 3500от 2000 до 6000
Высота проема, мм
от 1800 до 3000от 1800 до 3100
Минимальные размеры притолоки, мм
100150
Минимальные расстояния от края проема до стены, мм
100120
Система уравновешивания полотна
пружины растяжения с ресурсом от 25 000 цикловторсионный механизм с ресурсом до 25 000 циклов
Возможность установки окон
дада
Возможность установки калитки
нетда
Дизайн
панели любого вида, типа поверхности и цветапанели любого вида, типа поверхности и цвета; облицовка Premium

Способы управления воротами

Вальный электропривод

Вальный электропривод Монтаж на все типы подъема. Для интенсивной эксплуатации ворот.

Потолочный электропривод

Потолочный электропривод Рекомендуется для для ворот с типами подъема: низкий и стандартный. Для бытового использования ворот.

Ручной цепной привод

Ручной цепной привод Экономичный вариант управления воротами. используется во всех типах подъема.

Рекомендации по замеру проема для установки секционных гаражных ворот

Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.

Рекомендации по замеру проема для установки секционных гаражных ворот

Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.

Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.

Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.

Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.



Как нужно замерять высоту притолоки h

Выпуклый бетонный потолок.Как нужно замерять высоту притолоки
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.

По притолоке проходят трубы.По притолоке проходят трубы
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.

Уровень потолка снижается в глубину гаража.Уровень потолка снижается в глубину гаража
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.

Слишком низкая (менее 110 мм) притолока.Слишком низкая притолока
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.

Присутствие второй перемычки.Присутствие второй перемычки
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.

Невертикальная притолока.Невертикальная притолока
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.

Неравномерная по высоте притолока.Неравномерная по высоте притолока
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.

Неравномерная (скошенная) высота притолоки по ширине проема.Неравномерная (скошенная) высота притолоки по ширине проема
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.

Потолок выполнен из плит перекрытий с ребрами жесткости.Потолок выполнен из плит перекрытий с ребрами жесткости
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.

По потолку проходят трубы вентиляции.По потолку проходят трубы вентиляции
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.

Определение мест крепления конструкции ворот к стенам.Определение мест крепления конструкции ворот к стенам
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.

Проемы под монтаж должны соответствовать следующим требованиям:

Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).

Наверх

Меню


Шоу-рум Алютех Все бренды
