Гаражные секционные ворота Алютех


Виды гаражных ворот «АЛЮТЕХ»

Серии Trend и Prestige предназначены для установки и пользования в частном сегменте построек. При выборе серии ворот ориентируйтесь на следующие критерии: климатический регион установки, наличие отопления в гараже, уровень влажности и ценовой сегмент.

Гаражные ворота серии Trend выпускают с лакокрасочным покрытием угловых стоек, в нижней части которых предусмотрели полимерное основание для защиты от осадков, талых вод. Ворота Trend часто монтируют в проемы больше заказанного размера (в пределах 100 мм по ширине и 50 мм по высоте): достаточно выдвинуть угловые стойки и нащельник в проем.

Гаражные ворота серии Prestige — это воротная конструкция повышенной теплоизоляции и прочности. Среди знаковых характеристик изделия и 5-й класс воздухопроницаемости по стандарту EN12426, и сопротивление теплоизоляции равное 1,0 м2 С/Вт*, и скрытый монтаж угловых стоек и нащельника (за проемом).


Гаражные секционные ворота Алютех серии Trend

Доступная ценаДоступная цена
Для регионов с умеренным климатомДля регионов с умеренным климатом
Для помещений с нормальной влажностьюДля помещений с нормальной влажностью
Как самому замерить проем для установки секционных ворот

Калькулятор гаражных ворот - Алютех (Alutech)

Цены на монтажные работы по Акции при покупке ворот:
  • Монтаж секционных ворот до 6 кв. м. - 6500 руб.
  • Монтаж бытовой автоматики от 2000 руб.
  • Монтаж промышленной автоматики - от 2000 руб.

* Цена без учета монтажа и доставки, выезд замерщика бесплатно.

Оформление заявки подразумевает обязательное согласие с Соглашением на обработку персональных данных

0 руб.
Ширина (мм)
Высота (мм)
С автоматикой
С калиткой
Тип полотна
.
1000
1000
X
Имя Телефон/email
* Не является публичной офертой

Цены на гаражные ворота Alutech Trend панель 40 мм. в Excel

  • Цены на готовые комплекты гаражных ворот Alutech Trend
    Размер ворот, Ш*В ммСостав комплектаЦена за комплект воротС автоматикой AN-MotorsС автоматикой Marantec
    12500х2125Ворота серии TREND с пружинами растяжения33,60043,50046,500
    22500х2250Ворота серии TREND с пружинами растяжения34,10043,50048,500
    32500х2500Ворота серии TREND с пружинами растяжения37,20046,20052,100
    42750х2125Ворота серии TREND с пружинами растяжения37,70046,90052,000
    52750х2250Ворота серии TREND с пружинами растяжения38,00047,00052,900
    62750х2500Ворота серии TREND с пружинами растяжения42,40051,40057,300
    73000х2125Ворота серии TREND с пружинами растяжения41,90050,90055,600
    83000х2250Ворота серии TREND с пружинами растяжения41,60050,60056,100
    93000х2500Ворота серии TREND с пружинами растяжения44,10053,10059,200
    103000x3000Ворота серии TREND с торсионными пружинами49,90063,30067,100
    115000х2125Ворота серии TREND с торсионными пружинами66,00074,30077,000
    125000х2250Ворота серии TREND с торсионными пружинами65,50074,30078,100
    135000x2500Ворота серии TREND с торсионными пружинами68,40084,700-

Преимущества гаражных ворот серии TREND

  • — Доступная цена;
  • — Подходят для регионов с умеренным климатом;
  • — Подходят для помещений с нормальной влажностью;
  • — Панели толщиной 40 мм;
  • — Комплектующие из оцинкованной стали;
  • — Возможность выдвижение рамы в проем;
  • — До 25 000 циклов «подъема-опускания»;
  • — Любой размер с шагом 5 мм;
  • — 5 рисунков панелей;
  • — До 10 базовых цветов RAL и 3 цветов «под дерево».

Тип полотна ворот

Уважаемые клиенты! В Компании "VOROTA.MOSCOW Group" можно заказать окраску ворот в любой цвет по RAL-карте.

Внешний вид полотна ворот

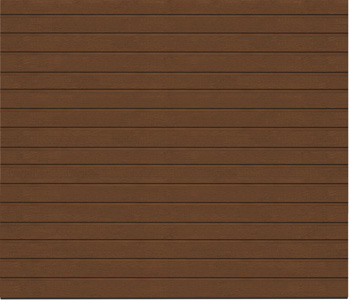

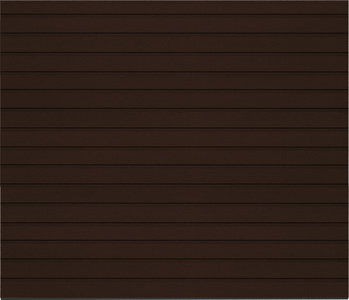

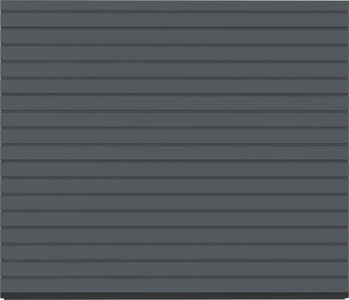

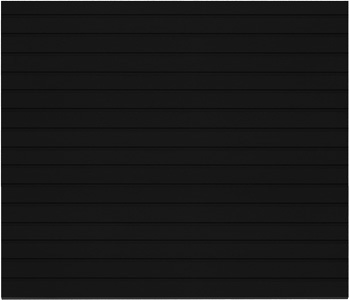

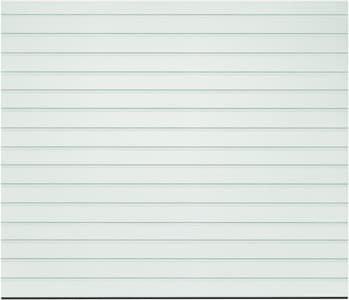

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

* Внимание! Цвета на Вашем мониторе могут отличаться от реального цвета.

Долговечные и надежные cэндвич-панели 40 мм

cэндвич-панели 40 ммСпециальная система соединения внутреннего и лицевого стальных листов защищает панель от расслоения, которое возможно при нагреве панели на солнце. Их соединяют внизу и вверху в 4 слоя при помощи саморезов. Так, покупатели ворот с темным цветом полотна могут быть уверены в долговечности изделия.

В панели «Алютех» реализовали одну из главных норм европейской безопасности: исключили защемление пальцев (соответствие EN 12604).

Хорошее сцепление стальных листов с пеной получили за счет слоя адгезионного лака (12 мкм). Тем самым конструкторы полностью исключили вздутие нагретого на солнце полотна.

Повышенных антикоррозионных свойств панели удалось достичь за счет грунтовочного слоя (14-16 мкм) и цинкового покрытия (16 мкм).

Сохранить полотно ворот в первоначальном привлекательном виде получилось благодаря полиуретановой краске с добавлением специальных полиамидных частиц (ПУР-ПА), которые повышают антикоррозийные и защитные свойства панели.

Хорошая теплоизоляция. 0,74 м² °C/Bт – коэффициент сопротивления теплопередаче в воротах производителя. Такой же величиной обладает стена из красного кирпича в 55 см.

Примеры применения гаражных ворот серии TREND

Примеры применения гаражных ворот
Примеры применения гаражных ворот
Примеры применения гаражных ворот
Примеры применения гаражных ворот

Технические характеристики

Отличие конструкций ворот Trend – в способе балансировки воротного полотна. [table id=19 /]

Дополнительные опции гаражных ворот серии TREND

Ворота для гаража Trend выпускают и с набором дополнительных элементов и аксессуаров:

Встроенная в гаражные ворота калитка
Калитка в полотне

Встроенная в гаражные ворота калитка — практичное и удобное решение. Она позволяет войти в гараж, не открывая ворота, что обеспечивает удобство эксплуатации, экономит силы и ресурс ворот. Возможны 3 варианта калиток:

  • — Со стандартным порогом 145 мм (для ширины от 4,5 до 6 м);
  • — С низким порогом 100 мм (для ширины до 4,5 м);
  • — С плоским порогом 18 мм (для ширины до 5 м).
Все варианты калиток оснащаются:
  • — Линейный доводчик;
  • — Встроенный датчик положения калитки;
  • — Противодождевой козырек;
  • — Надежные металлические ручки;
  • — Специальный ловитель, исключающий провисание створки.
Встроенные окна
Встроенные окна

Встроенные окна позволят сократить потребление электричества и дать доступ к дневному свету. Кроме того, такие гаражные ворота запомнят по их необычному оформлению.

Замок
Замок

Для запирания ворот в гараже без дополнительного входа необходим замок. В замке реализована возможность подключения устройства разблокировки электропривода.

Боковая дверь
Боковая дверь

Боковая дверь и секционные ворота выполнены из одного материала. Они гармонично вписываются в фасад здания, идеально дополняя друг друга.

Боковая дверь устанавливается совместно с воротами серий Prestige и Trend. Стандартные цвета профилей двери: серебристый (RAL 9006), белый (RAL9016), серо-коричневый (RAL8019). Возможна окраска профилей двери в другие цвета по каталогу RAL.

Коробка и рама боковой двери изготовлены из экструдированных алюминиевых профилей. Боковая дверь имеет множество вариантов исполнения: правое и левое открывание, открывание внутрь или наружу. Накладной и встроенный монтажи позволяют установить боковую дверь в любой проем с учетом пожеланий заказчика. По всему периметру двери установлены эластичные полимерные уплотнители, обеспечивающие надежную герметизацию входного проема.

Разблокировка автоматики
Разблокировка автоматики

Для автоматизированных ворот необходимо предусмотреть возможность аварийной разблокировки привода снаружи гаража, например, в случае отключения электроэнергии. Удобный и компактный механизм разблокировки обеспечит легкое переключение ворот с автоматического на ручной режим управления.


Гаражные секционные ворота Алютех серии Prestige

Отличная теплоизоляцияОтличная теплоизоляция помещений
Для регионов с холодным климатомДля регионов с холодным климатом
Для помещений с повышенной влажностьюДля помещений с повышенной влажностью
Как самому замерить проем для установки секционных ворот

Калькулятор гаражных ворот - Алютех (Alutech)

Цены на монтажные работы по Акции при покупке ворот:
  • Монтаж секционных ворот до 6 кв. м. - 6500 руб.
  • Монтаж бытовой автоматики от 2000 руб.
  • Монтаж промышленной автоматики - от 2000 руб.

* Цена без учета монтажа и доставки, выезд замерщика бесплатно.

Оформление заявки подразумевает обязательное согласие с Соглашением на обработку персональных данных

0 руб.
Ширина (мм)
Высота (мм)
С автоматикой
С калиткой
Тип полотна
.
1000
1000
X
Имя Телефон/email
* Не является публичной офертой

Цены на гаражные ворота Alutech Prestige панель 45 мм. в Excel

Преимущества гаражных ворот серии Prestige

  • — Подходят для отапливаемых зданий;
  • — Подходят для помещений с высокой влажностью;
  • — Подходят для регионов с холодным климатом;
  • — Панели толщиной 45 мм;
  • — Комплектующие из нержавеющей стали;
  • — Двухлепестковые EPDM-уплотнители;
  • — До 25 000 циклов «подъема-опускания»;
  • — Любой размер с шагом 5 мм;
  • — 5 рисунков панелей;
  • — До 10 базовых цветов RAL и 3 цветов «под дерево».

Тип полотна ворот

Уважаемые клиенты! В Компании "VOROTA.MOSCOW Group" можно заказать окраску ворот в любой цвет по RAL-карте.

Внешний вид полотна ворот

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

Выбор цвета

Ворота под дерево

* Внимание! Цвета на Вашем мониторе могут отличаться от реального цвета.

Долговечные и надежные cэндвич-панели 45 мм

Долговечные и надежные cэндвич-панели 45 ммСпециальная система соединения внутреннего и лицевого стальных листов защищает панель от расслоения, которое возможно при нагреве панели на солнце. Их соединяют внизу и вверху в 4 слоя при помощи саморезов. Так, покупатели ворот с темным цветом полотна могут быть уверены в долговечности изделия.

В панели «Алютех» реализовали одну из главных норм европейской безопасности: исключили защемление пальцев (соответствие EN 12604).

Хорошее сцепление стальных листов с пеной получили за счет слоя адгезионного лака (12 мкм). Тем самым конструкторы полностью исключили вздутие нагретого на солнце полотна.

Повышенных антикоррозионных свойств панели удалось достичь за счет грунтовочного слоя (14-16 мкм) и цинкового покрытия (16 мкм).

Сохранить полотно ворот в первоначальном привлекательном виде получилось благодаря полиуретановой краске с добавлением специальных полиамидных частиц (ПУР-ПА), которые повышают антикоррозийные и защитные свойства панели.

Хорошая теплоизоляция. 1,0 м² °C/Bт – коэффициент сопротивления теплопередаче в воротах производителя. Такой же величиной обладает стена из красного кирпича в 60 см.

Примеры применения гаражных ворот серии Prestige

Примеры применения гаражных ворот
Примеры применения гаражных ворот
Примеры применения гаражных ворот
Примеры применения гаражных ворот

Дополнительные опции гаражных ворот серии Prestige

Ворота для гаража Prestige выпускают и с набором дополнительных элементов и аксессуаров:
Встроенная в гаражные ворота калитка
Калитка в полотне

Встроенная в гаражные ворота калитка — практичное и удобное решение. Она позволяет войти в гараж, не открывая ворота, что обеспечивает удобство эксплуатации, экономит силы и ресурс ворот. Возможны 3 варианта калиток:

  • — Со стандартным порогом 145 мм (для ширины от 4,5 до 6 м);
  • — С низким порогом 100 мм (для ширины до 4,5 м);
  • — С плоским порогом 20 мм (для ширины до 5 м).
Все варианты калиток оснащаются:
  • — Линейный доводчик;
  • — Встроенный датчик положения калитки;
  • — Противодождевой козырек;
  • — Надежные металлические ручки;
  • — Специальный ловитель, исключающий провисание створки.
Встроенные окна
Встроенные окна

Встроенные окна позволят сократить потребление электричества и дать доступ к дневному свету. Кроме того, такие гаражные ворота запомнят по их необычному оформлению.

Замок
Замок

Для запирания ворот в гараже без дополнительного входа необходим замок. В замке реализована возможность подключения устройства разблокировки электропривода.

Боковая дверь
Боковая дверь

Боковая дверь и секционные ворота выполнены из одного материала. Они гармонично вписываются в фасад здания, идеально дополняя друг друга.

Боковая дверь устанавливается совместно с воротами серий Prestige и Trend. Стандартные цвета профилей двери: серебристый (RAL 9006), белый (RAL9016), серо-коричневый (RAL8019). Возможна окраска профилей двери в другие цвета по каталогу RAL.

Коробка и рама боковой двери изготовлены из экструдированных алюминиевых профилей. Боковая дверь имеет множество вариантов исполнения: правое и левое открывание, открывание внутрь или наружу. Накладной и встроенный монтажи позволяют установить боковую дверь в любой проем с учетом пожеланий заказчика. По всему периметру двери установлены эластичные полимерные уплотнители, обеспечивающие надежную герметизацию входного проема.

Разблокировка автоматики
Разблокировка автоматики

Для автоматизированных ворот необходимо предусмотреть возможность аварийной разблокировки привода снаружи гаража, например, в случае отключения электроэнергии. Удобный и компактный механизм разблокировки обеспечит легкое переключение ворот с автоматического на ручной режим управления.


Типы монтажа ворот

С пружинами растяжения.

Типы монтажа ворот
Типы монтажа ворот Притолока (H): min 100 мм. Притолока с автоматикой (H): min 125 мм. Пристенок (S): min 140 мм.

Низкий тип монтажа.

Типы монтажа ворот
Типы монтажа ворот Притолока (H): min 100 мм. Притолока с автоматикой (H): min 125 мм. Пристенок (S): min 140 мм.

Стандартный тип монтажа.

Типы монтажа ворот
Типы монтажа ворот Притолока (H): min 210 мм. Притолока с автоматикой (H): min 210 мм. Пристенок (S): min 140 мм.

Высокий тип монтажа.

Типы монтажа ворот
Типы монтажа ворот Притолока (H): min 500 мм. Притолока с автоматикой (H): min 500 мм. Пристенок (S): min 140 мм.

Встроенный монтаж

Комплект для встроенного монтажа состоит из: боковых и верхних декоративных наличников, кронштейнов для крепления системы направляющих к стене.

Встроенный монтаж применяется как для ворот Trend и Prestige с пружинами растяжения так и для ворот Trend и Prestige с торсионными пружинами низкого типа монтажа

Параметры проема Prestige: — боковые пристенки от 0 до 125 мм; — верхняя перемычка от 0 до 145 мм .
Параметры проема Trend: — боковые пристенки от 0 до 100 мм; — верхняя перемычка от 0 до 145 мм.

Специальная опция «Встроенный монтаж» предлагается для установки секционных ворот в нестандартные проемы типа «туннель», проемы без верхней перемычки или боковых пристенков. Встроенный монтаж часто используется при замене старых распашных ворот на секционные. При этом дополнительная доработка проема не требуется.

Варианты установки боковых декоративных наличников

Монтаж перед проемом

Монтаж перед проемом При отсутствии боковых пристенков

Монтаж в проеме

Монтаж в проеме При отсутствии боковых пристенков

Монтаж за проемом

Монтаж за проемом Применяется при наличии бокового пристенка

Варианты установки верхнего декоративного наличника

Монтаж перед проемом

Монтаж перед проемом

Монтаж в проеме

Монтаж в проеме


Способы управления воротами

Для комфортного управления и безопасной эксплуатации ворот Prestige и Trend предлагается широкий ассортимент автоматики в различных ценовых сегментах.

Вальный электропривод

Вальный электропривод
Монтаж на все типы подъема. Для интенсивной эксплуатации ворот.

Потолочный электропривод

Потолочный электропривод
Рекомендуется для для ворот с типами подъема: низкий и стандартный. Для бытового использования ворот.

Ручной веревочный привод

Ручной веревочный привод
Экономичный вариант управления воротами. используется во всех типах подъема.

Рекомендации по замеру проема для установки секционных гаражных ворот

Проем для гаражных ворот характеризуется следующими параметрами:
H – высота проема в свету;
B – ширина в свету;
SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
SL – расстояние до левой стены от края проема, или левый заплечик;
D – глубина помещения, т.е. расстояние от притолоки до задней стены;
h – расстояние от верха проема до потолка, или притолока.

Рекомендации по замеру проема для установки секционных гаражных ворот

Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.

Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.

Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.

Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.



Как нужно замерять высоту притолоки h

Выпуклый бетонный потолок.Как нужно замерять высоту притолоки
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.

По притолоке проходят трубы.По притолоке проходят трубы
Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.

Уровень потолка снижается в глубину гаража.Уровень потолка снижается в глубину гаража
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.

Слишком низкая (менее 110 мм) притолока.Слишком низкая притолока
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.

Присутствие второй перемычки.Присутствие второй перемычки
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.

Невертикальная притолока.Невертикальная притолока
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.

Неравномерная по высоте притолока.Неравномерная по высоте притолока
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.

Неравномерная (скошенная) высота притолоки по ширине проема.Неравномерная (скошенная) высота притолоки по ширине проема
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.

Потолок выполнен из плит перекрытий с ребрами жесткости.Потолок выполнен из плит перекрытий с ребрами жесткости
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.

По потолку проходят трубы вентиляции.По потолку проходят трубы вентиляции
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.

Определение мест крепления конструкции ворот к стенам.Определение мест крепления конструкции ворот к стенам
Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.

Проемы под монтаж должны соответствовать следующим требованиям:

Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).

Наверх

Меню

Все бренды
