ALUTECH Комплект для автоматизации промышленных ворот TR-FC, TR-50FC-KIT {{ name }}

Описание

Привод для промышленных ворот TR-50FC подходит для ворот весом до 350 кг и площадью до 24 м².
Ключевые преимуществом серии TR-FC является векторное управление - метод управления электродвигателями, который позволяет регулировать скорость вращения и момент на валу электродвигателя векторным методом во всём диапазоне работы привода.

Основные преимущества:
— Высокая точность регулирования скорости;
— Плавный старт, остановка и вращение двигателя во всем диапазоне частот;
— Снижение потерь на нагрев и намагничивание => повышение КПД электродвигателя;
— Векторное управление в сравнении со скалярным обладает более высокой производительностью.

Отличия TR-FC от текущей линейки Targo:
— Возможность регулировки частоты вращения, позволяющая подобрать оптимальную скорость движения ворот;
— Функции плавного старта и плавного торможения, обеспечивающие сохранность ворот в процессе эксплуатации;
— Скорость движения ворот до 50% выше чем, чем у приводов линейки Targo;
— Возможность ускоренного закрытия ворот до высоты 2,5 метра, что позволяет обеспечить безопасность при их эксплуатации.

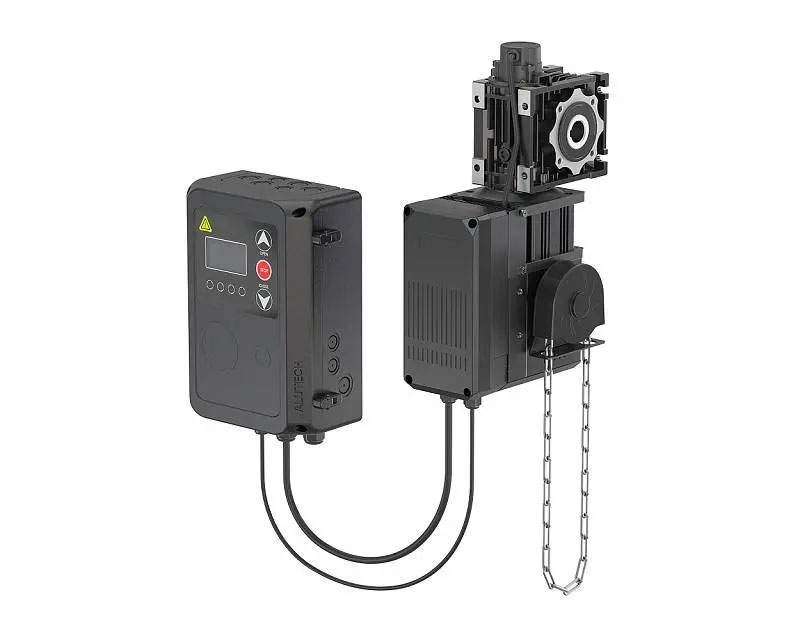

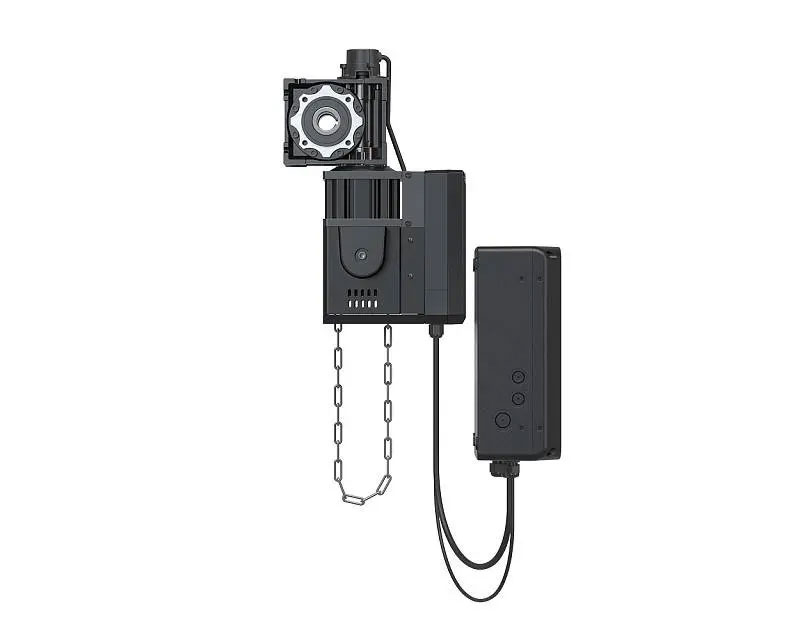

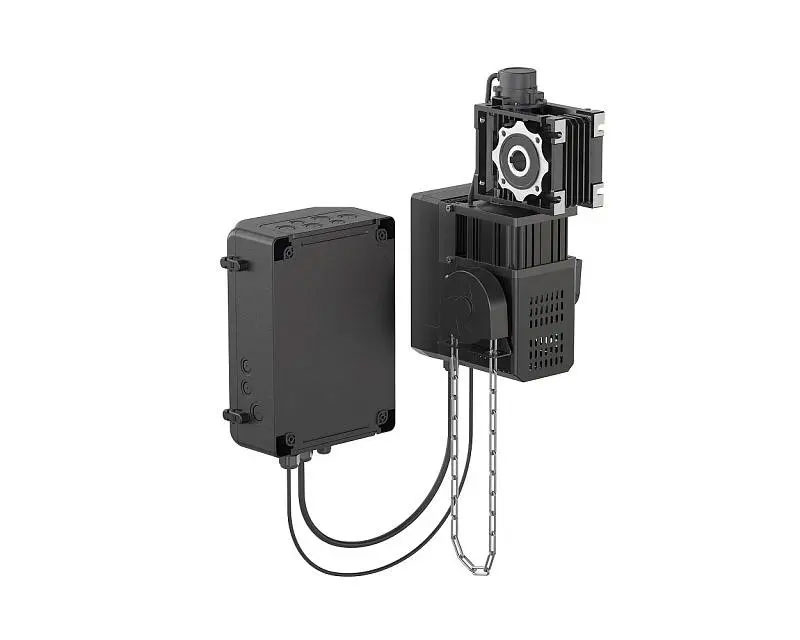

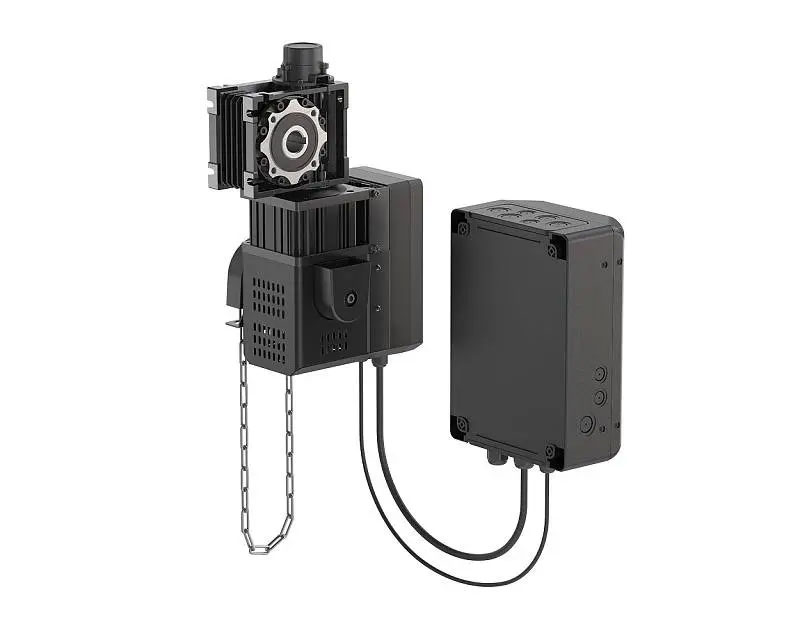

Комплект TR-FC-KIT состоит из привода серии TR-FC с векторным управлением и блока управления CU-TR-FC.
Работая вместе, данное оборудование позволяет:
— Осуществлять контроль остановки ворот в конечных положениях при помощи энкодера;
— Показывать индикацию состояния ворот на дисплее блока управления;
— Определять положения ворот после отключения электропитания.

Блок управления CU-TR-FC оснащён дисплеем, на котором содержится информация о режиме работы привода, состоянии ворот, дате и времени, а также параметрах сети.
Вспомогательные опции:
— Запрет открытия / закрытия, позволяющий осуществлять программную блокировку команд;
— Синхронизация работы двух ворот, упрощающую эксплуатацию ворот с последовательным открытием;
— Для удобства эксплуатация предусмотрена функция программного отслеживания сроков сервисного обслуживания. По истечению срока система начинает выводить уведомления.

Руководство по монтажу и эксплуатации ALUTECH TR-50FC-KIT.

Технические характеристики

Интенсивность использования: 60 %;
Крутящий момент: 50 Нм;
Максимальная масса полотна ворот, кг: 350 кг;
Максимальная площадь ворот: 24 м кв;
Максимальная скорость перемещения ворот: 3-36 об/мин;
Максимальное количество оборотов выходного вала: не ограничено;
Напряжение питания: 230 В ± 10 % ~;
Частота сети, Гц: 50;
Номинальная потребляемая мощность, Вт: 500;
Номинальный ток потребления, А: 4;
Максимальная потребляемая мощность в режиме, Вт: 5;
Термозащита, °C: 100;
Максимальное время непрерывной работы, мин: 15;
Максимальная циклическая продолжительность включения (режим): 60 % (S3);
Питание дополнительных устройств: 12 В постоянного тока / макс. 100 мА, 24 В постоянного тока / макс. 400 мА;
Радиоуправление: 433,92 МГц (максимум 20 пультов AT-4L или AT-4N);
Степень защиты привода: IP54;
Степень защиты блока управления: IP65 (профессиональный монтаж);
Кабель (шнур) питания блока управления: вилка типа E/F IP20, длина 1 м;
Класс защиты: I;
Диапазон температуры окружающей среды, °C: –20 … +50;
Масса привода, кг: 11,4;
Масса блока управления, кг: 1,5.

Комплектация

Привод TR-50FC;
Блок управления CU-TR-FC;
Пульт дистанционного управления (2 шт.);
Кабель подключения (7 м);
Цепь аварийного подъема (10 м);
Монтажный кронштейн и аксессуары;
Руководство по монтажу и эксплуатации.
